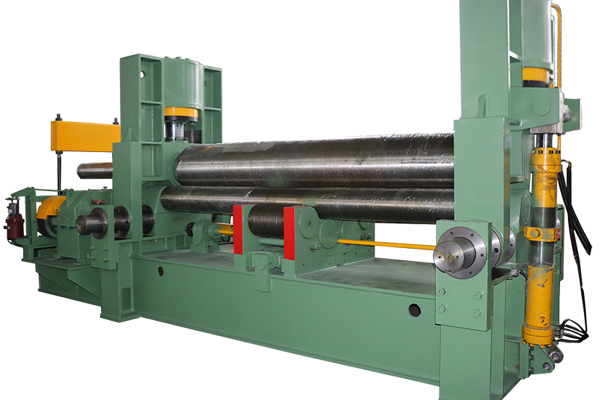

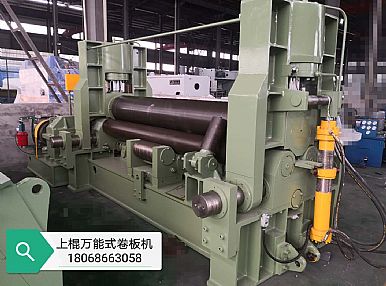

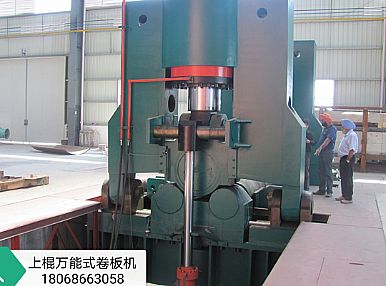

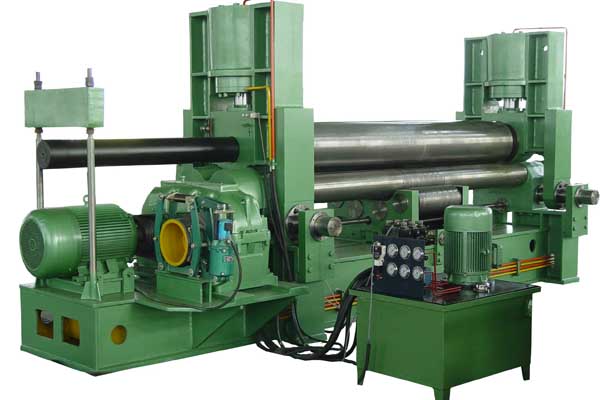

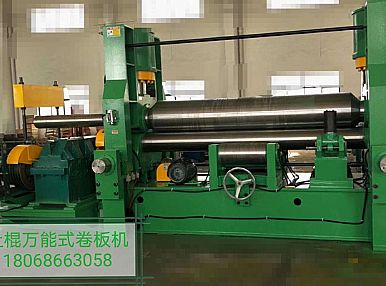

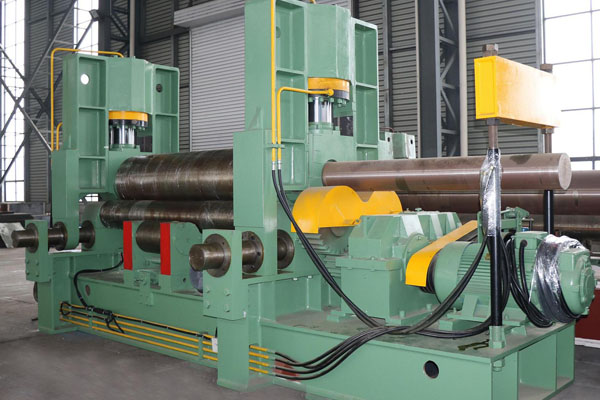

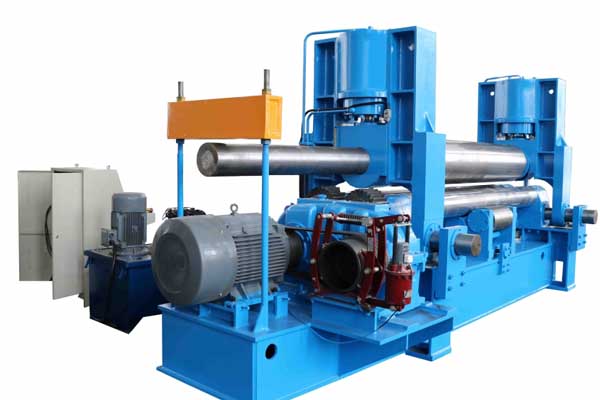

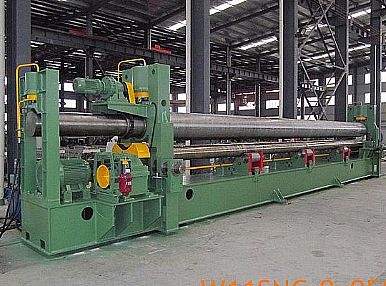

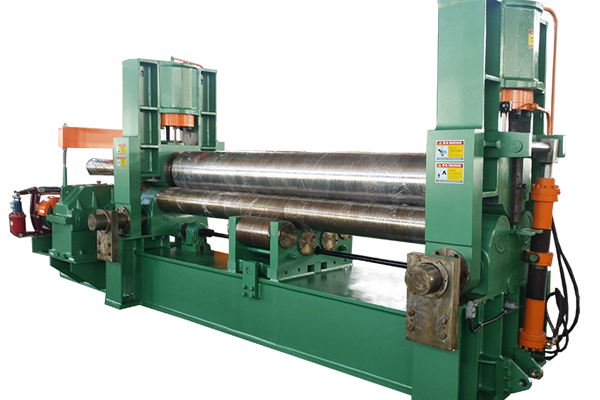

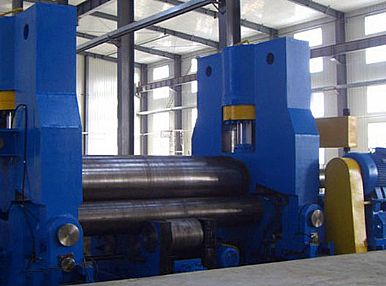

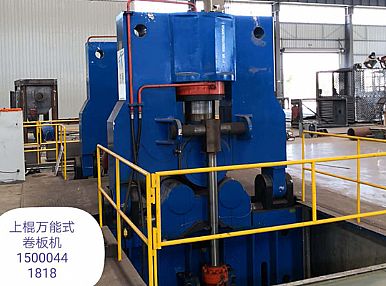

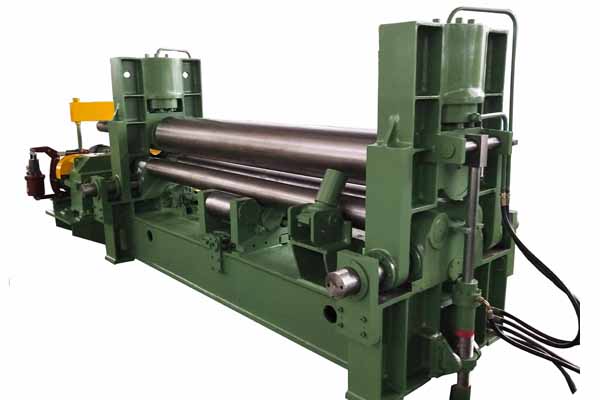

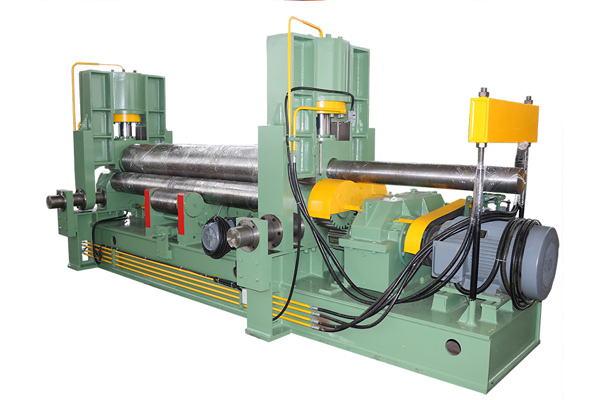

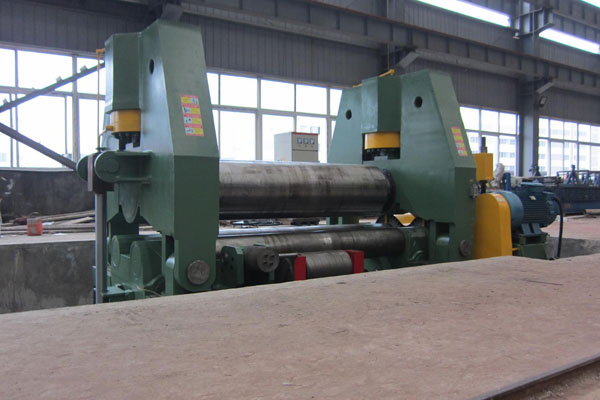

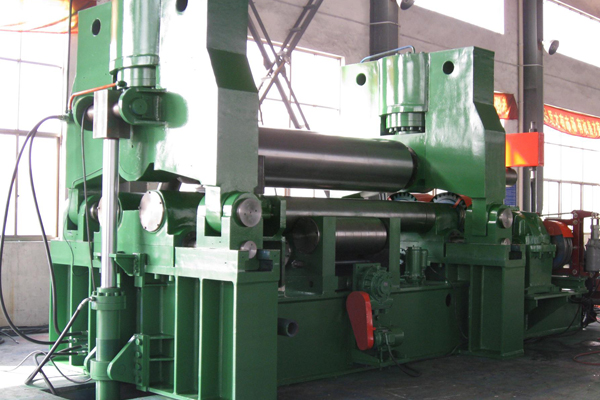

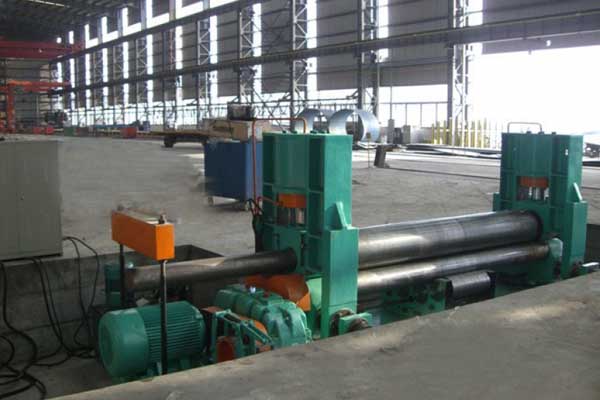

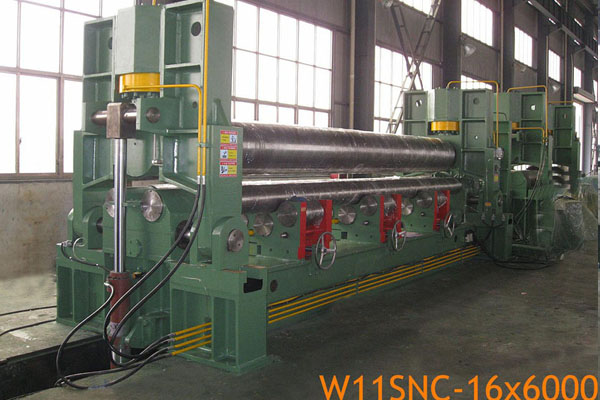

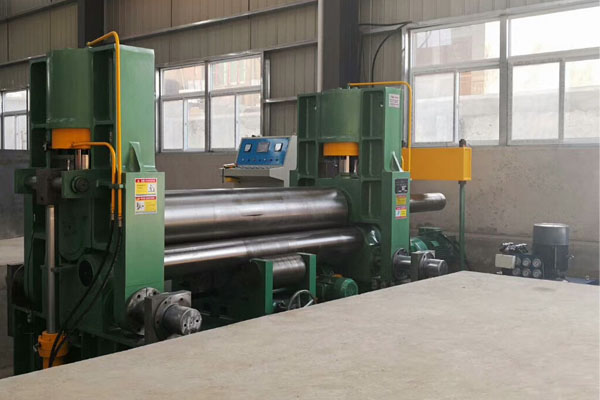

W11S上辊万能式卷板机

一、总述

该机属于引进日本先进技术液压型三辊卷板机,用于将钢板卷成圆筒形、圆弧形等。

上辊可以垂直移动、水平移动、上下运动、平行移动为数字显示。

该机床具有预弯钢板功能。

预弯通过调节上辊,使上辊相对于下辊非对称位置来实现。

滚圆时通过电机、减速机带动两下辊进行运动,具有卷制精度高之功能。

由于下辊标高不变,所以便于进料和操作。

二、主要技术参数

型式    上辊数显

加压力   1450Tons

Zui大板幅    3200mm

辊子工作长度    3300mm

Zui大卷板板厚
非对称卷制 T80*B3200*φmin3000mm(σs≤245MPa)

对称卷制 T100*B3200*φmin3600mm(σs≤245MPa)

上辊直径   φ860mm

下辊直径 φ480mm

两下辊中心距 920mm

卷板速度 约3m/min

上辊加压速度 约120mm/min

托辊数目 4根

托辊组数 1组

主电机功率 110kW

液压电机功率 45kW

移动电机功率 22kW

四、结构特点

1、上辊既可以垂直移动(液压)又可以水平移动(机械)同时具备预弯及卷圆双重功能。

2、采用多点润滑,保证开机前各旋转部分润滑点充分润滑。

3、机械、液压、电气均设过载保护装置。

4、具备质量数控系统故障自动检测,错误信息报警,误操作保护,欠压保护,缺极保护等功能。

5、采用手持开关按钮盒,方便到一人操作,且可以在任意角度操作纵。

6、基础设施简单,便于移动作业,基础费用节省2/3。
