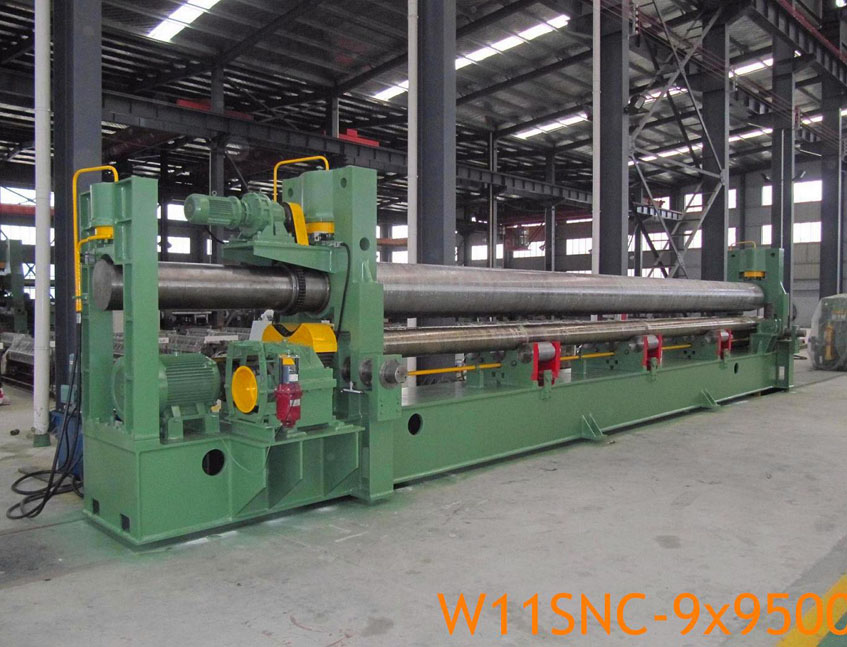

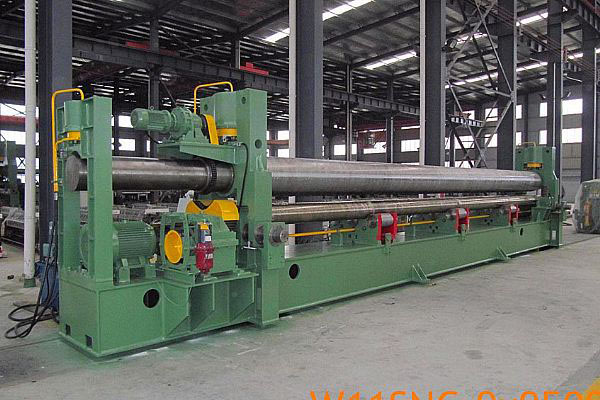

W11SNC-9x9500 万能式三辊卷板机

W11SNC万能式三辊卷板机是一种双夹板弯板机。上辊为液压驱动。上辊可水平和垂直调节，两个下辊是固定的。所有合金钢辊均经过感应淬火和热处理。经过感应淬火处理后，所有的辊都将被研磨和抛光。

特征

▲电子并行控制系统

▲压路机同步和平衡控制完全电子控制

▲上罗拉液压驱动，可垂直和水平调节。

▲滑动区域的减摩材料

▲滚轮瞬时刹车，安全性高

▲反转侧液压驱动

▲移动控制面板站，低压控制

▲移动控制按钮，方便操作员

上罗拉装置

▲材质：42CrMo

▲处理：热精炼，锻造

▲硬度：HB260-300

下辊和水平移动装置

▲处理：热精炼，锻造

▲硬度：HB260-300

下滚子滑动轴承采用SF-1自润滑材料。

水平移动装置由水平运动电机，蜗轮蜗杆箱组成；

托辊装置

▲由螺杆装置，倾斜装置和托辊组成

▲可以根据不同的板厚上下调节

▲材质：45＃钢

▲处理：热精炼，锻造

▲硬度：HB190-220

驱动装置

它由主电机，皮带，齿轮减速箱，电力和制动装置组成。

液压单元

液压单元放置在压力机的侧面，并通过柔性高压软管和多信号电气连接与之连接。该单元由一个用于加压的主泵，一个油箱和一个过滤器单元组成。

▲Zui大压力：19.5MPa

▲阀门品牌：YUKEN

▲溢流阀提供保护

控制单元

为了方便操作，控制面板与主体结构分离。该面板包括多个按钮和紧急停止按钮。机器随附的移动控制按钮

▲PLC：欧姆龙

▲彩色触摸屏

▲各种联锁

▲不同种类的断路器/热继电器，保护整个系统免受过电影响

▲限位开关可控制水平/垂直移动等移动行程。

▲移动控制按钮

反转面

▲液压驱动

▲反转侧的反转和重新定位分别设置了上下限开关作为端子保护。

▲其他动作只有在反转侧完全重新定位后才能操作。

倒车由滑动枕和倒车缸组成。它将被驱动翻转，以便可以取出细化的圆形工件。

锥形弯曲

W11SNC系列万能板弯曲机可借助圆锥形弯曲装置弯曲圆锥形材料。
