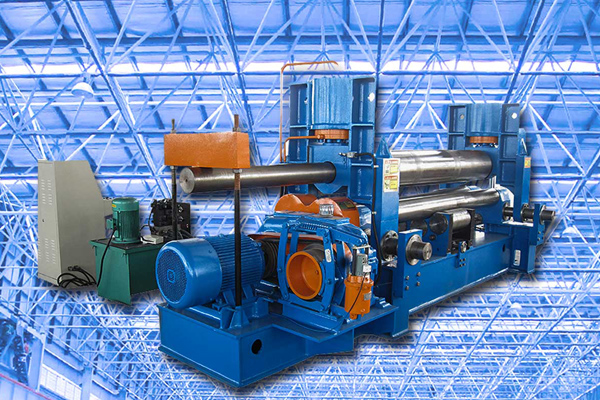

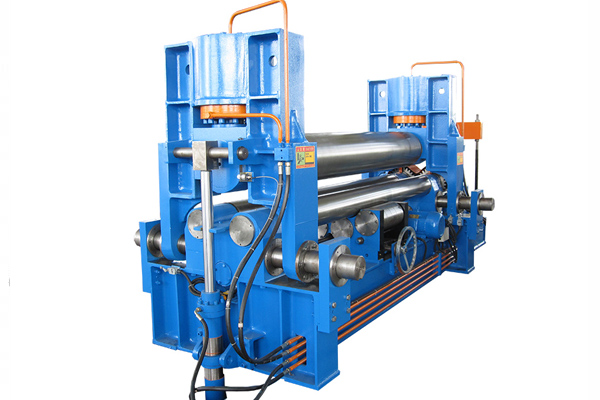

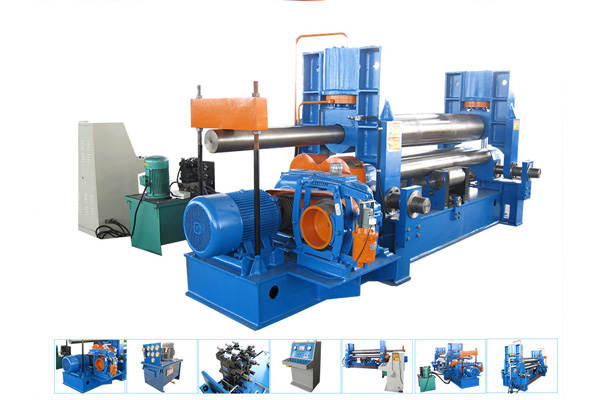

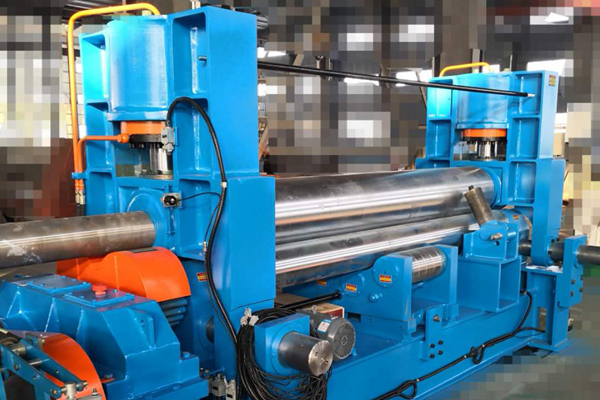

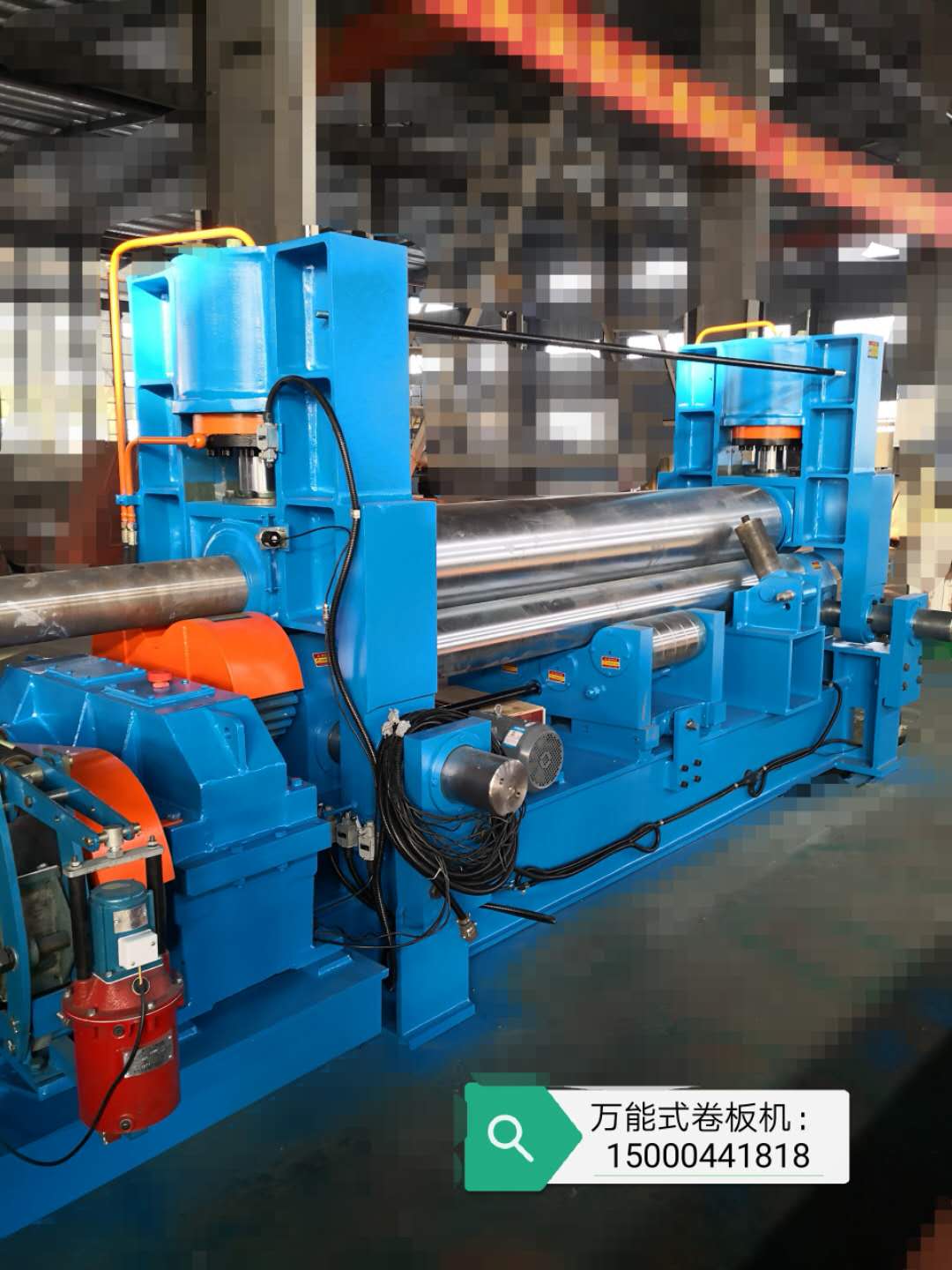

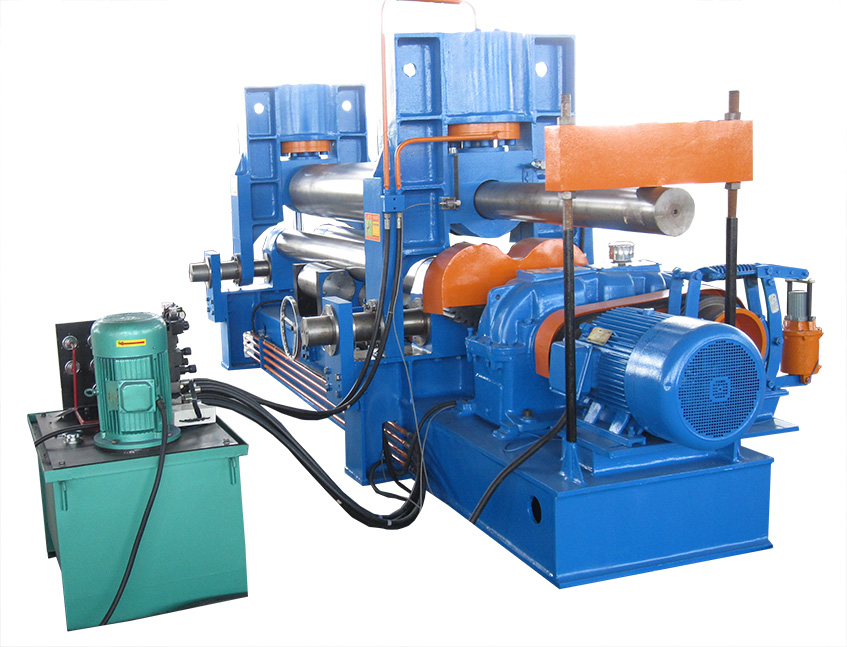

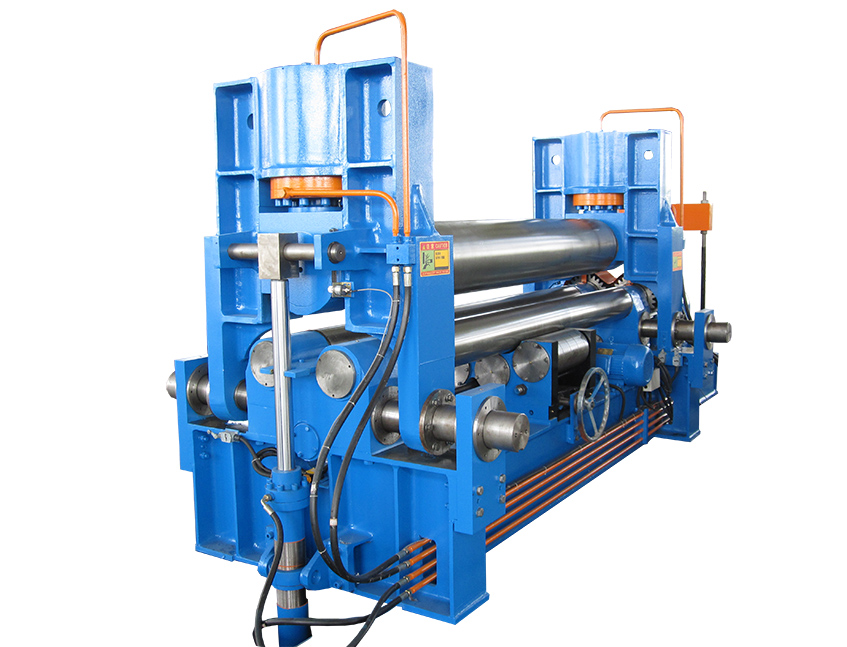

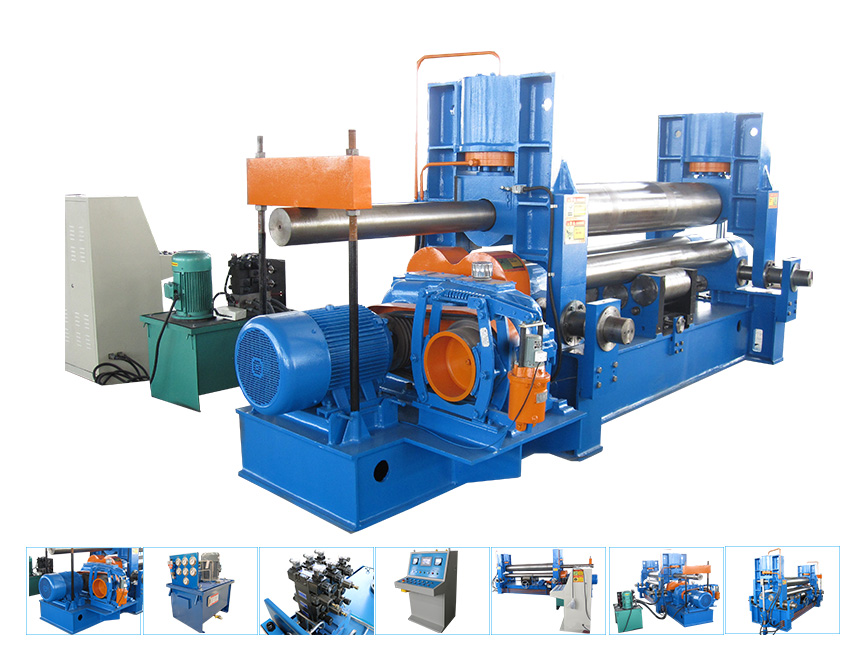

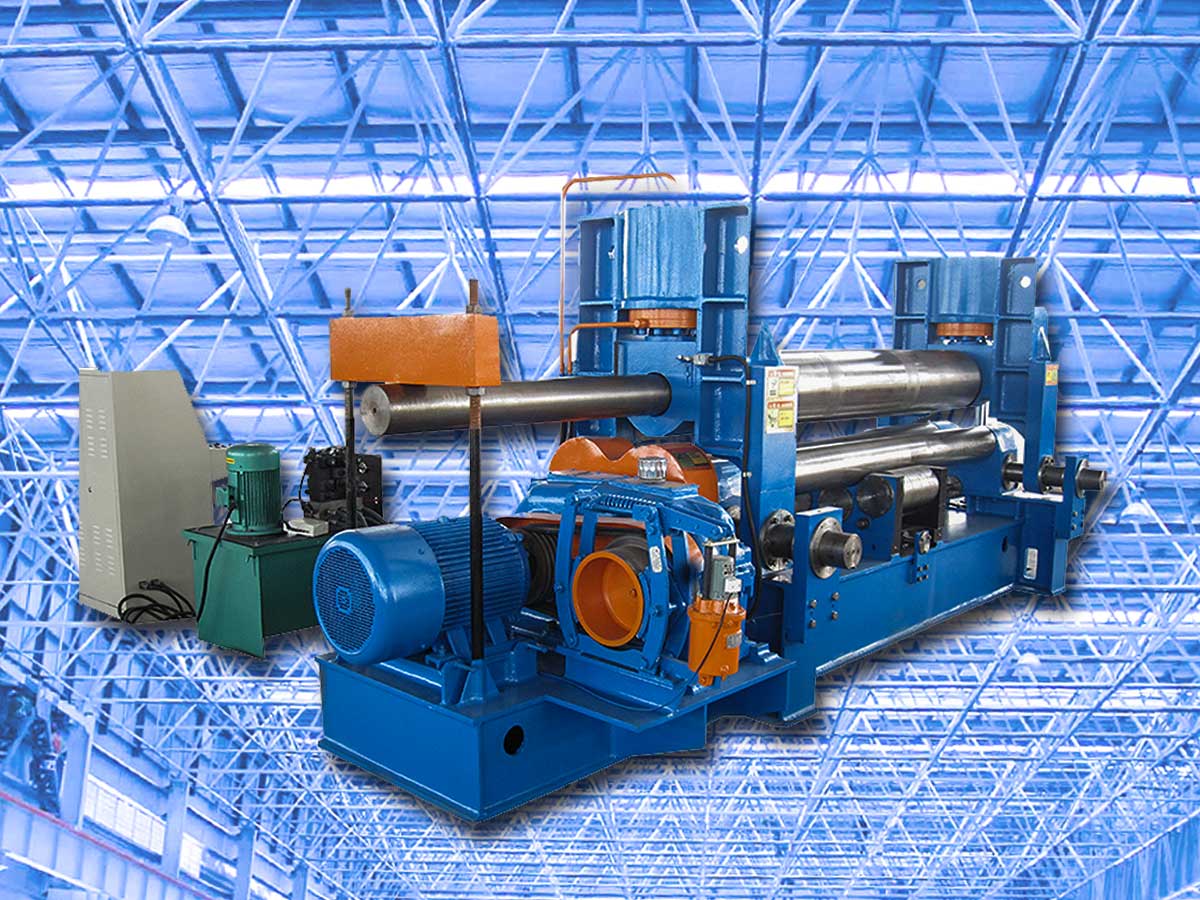

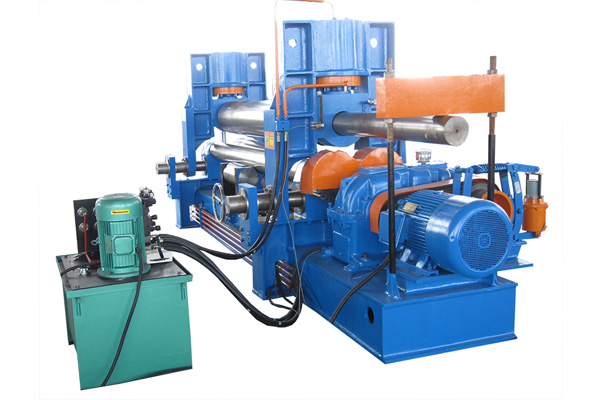

W11SNC-25x2500 万能式三辊卷板机

        W11SNC万能式三辊卷板机是一种双夹板弯板机。 上辊为液压驱动。 上辊可水平和垂直调节,两个下辊是固定的。 所有合金钢辊均经过感应淬火和热处理。 经过感应淬火处理后,所有的辊都将被研磨和抛光。

Parameters

W11SNC-25x2500

上辊的额定压力

Ton

190

工作温度



At natural temperature

板材屈服极限

MPa

245

Zui高

Thk.弯板

(mm)

25

Thk. 预弯曲

20

弯板宽度

                     2500

Zui小.轧制直径. Zui大尺寸

(mm)

1000

滚轴直径

mm

380

底部

mm

220

工作辊

材料



硬度

(HB)

260-300

感应淬火辊

YES

辊轮廓

crown

提升模式

hydraulic

下辊中心距

mm

360

托辊直径

mm

220

托辊调整方式



motorized

滚动速度

m/min

3.5

上辊下降速度

mm/min

120

上辊上升速度

mm/min

200

上辊支撑方式



Self aligning roller bearing

下辊驱动方式



motor + reducer + breaker

上辊水平移动方式



motor+ warm gear

上辊水平移动超速

mm/min

100

上辊同步精度/精度

±(mm)

≤0.20

上辊移动精确/准确

±(mm)

≤0.20

上辊重新定位精确/准确

±(mm)

≤0.20

上辊动作控制

PLC + transducers

锥形弯曲装置

YES

功率特征

380V/50Hz/3phase

控制系统

控制方式

PLC control + moving controller

显示位置和位移

LCD

可编程逻辑控制器

OMRON

电气零件系统

SIEMNENS

主动力马达

(KW)

22

液压马达

(KW)

7.5

卧式电机

(KW)

4

液压系统

Zui高 .工作压力

(MPa)

19.5

YUKEN

密封

VALQUE

电气和液压过载保护

YES

建筑钢材材料

Q235

大钣金直径的侧面支撑

可选的

大钣金直径的中央支撑

可选的

喂料台

可选的

油冷却器系统

可选的


特征

▲电子并行控制系统

▲压路机同步和平衡控制完全电子控制

▲上罗拉液压驱动,可垂直和水平调节。

▲滑动区域的减摩材料

▲滚轮瞬时刹车,安全性高

▲反转侧液压驱动

▲移动控制面板站,低压控制
