数控四辊卷板机的结构讲解

卷板机是卷板设备的一种形式，适用于金属板材的弯曲成形工作，可卷制圆形，弧形和一定范围内的锥形工件，并有板材端部预弯功能，剩余直边小，工作效率高，并可卷板机上对金属板材进行粗略校平等功能。

数控四辊卷板机是金属板材弯曲、校正机械，专用于金属板材的成形弯曲工作。各种规格的筒形、弧形工件的预弯、卷曲成形可在一次上料后完成，借助辅助装置，可以进行锥形筒体的卷制。还可以对金属板材进行粗略的整形工作。

四辊卷板机可以不借助其它设备模具，直接预弯板材端部，它可以不要板材调头，而卷成工件。这样不仅提高了效率，保证了工件质量，而且工艺简单，操作方便，减轻工人的劳动强度。

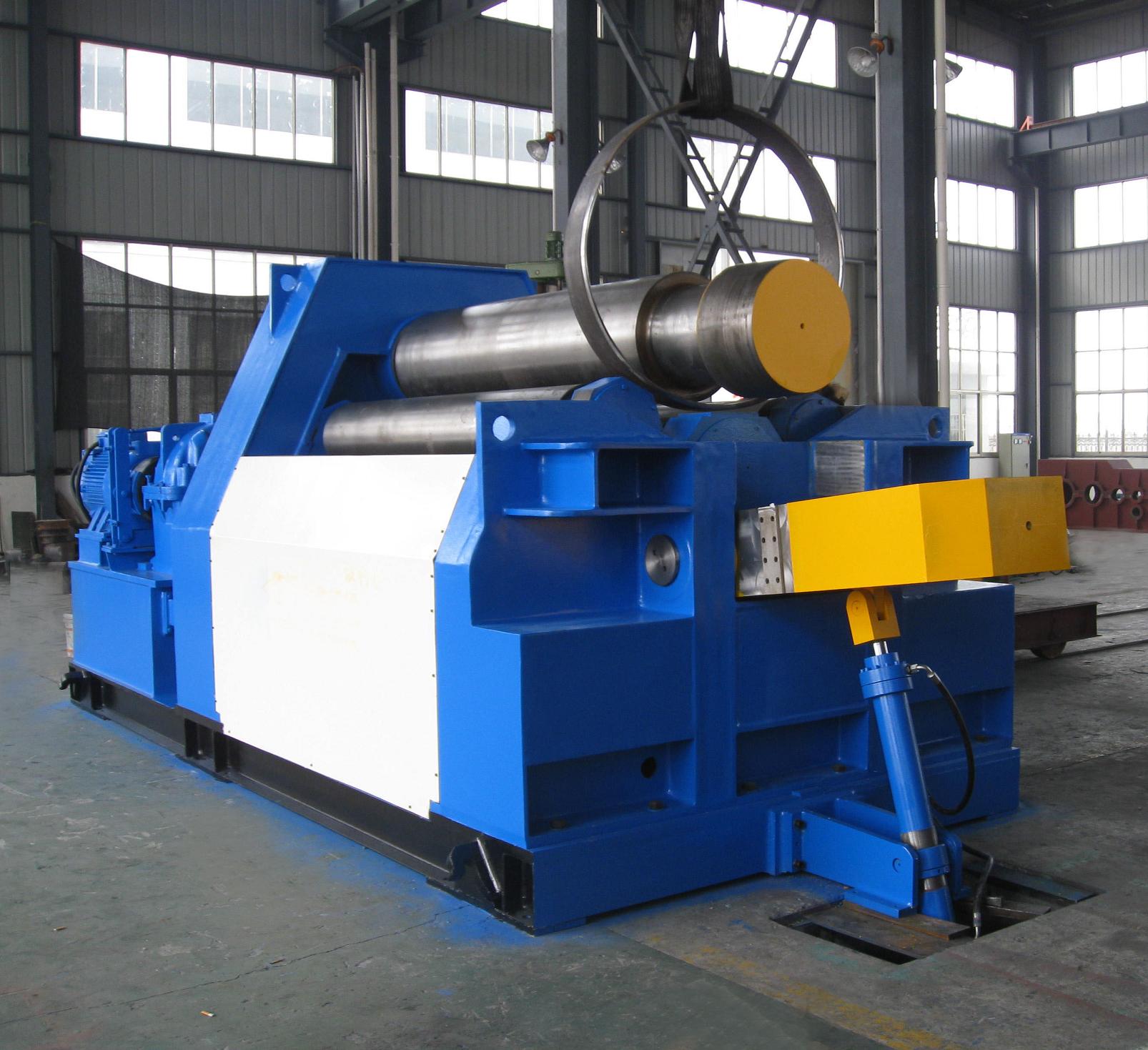

数控四辊卷板机的结构讲解

数控四辊卷板机的结构形式为四辊式，上辊为主传动，通过减速机的输出齿轮与上齿轮啮合，为卷制板材提供扭矩；下辊作垂直升降运动，通过液压缸内的液压油作用于活塞而获得，以便夹紧板材，为液压传动；在下辊的两侧设有侧辊并沿着机架导轨作倾运动，通过丝杆螺母蜗轮蜗杆传动；该机优点是板材端部预弯及卷园可以在同一台设备上进行。

（1）上辊装置

上辊装置主要由主油缸、上辊轴承座、上辊、双列调心轴承等组成。上辊为卷板机的重要部件，上辊两端轴颈采用特宽型双列调心滚子系列轧机滚动轴承，由于采用调心滚子轴承，有利于主辊倾斜，便于卷锥。两主油缸提供卷制板材所需的加压力。

(2) 水平移动装置

水平移动装置由移动电机提供动力，通过减速机、蜗轮蜗杆、丝杆螺母机构带动上辊装置的水平移动，实现板材的非对称卷制。

（3）下辊装置

下辊装置由下辊、下辊轴承座、输入齿轮、滑动轴承等组成。下辊为卷板机的重要部件，它适用于常温条件下和低速重载场所。

(4) 托辊装置

托辊装置由托辊、斜楔机构、托辊调节手轮等组成。托辊共一组，根据卷制板材规格的负荷大小，分别进行上下调节。

（5）主传动装置

由主电机、电液推杆制动器、圆柱齿轮减速机、输出齿轮组成。

（6）翻倒装置

翻倒装置由滑枕、翻倒油缸等组成。装于翻倒机架一侧，用于翻倒机架的翻转及恢复。翻倒装置的翻倒，便于制品沿辊子的轴向方向取出。
