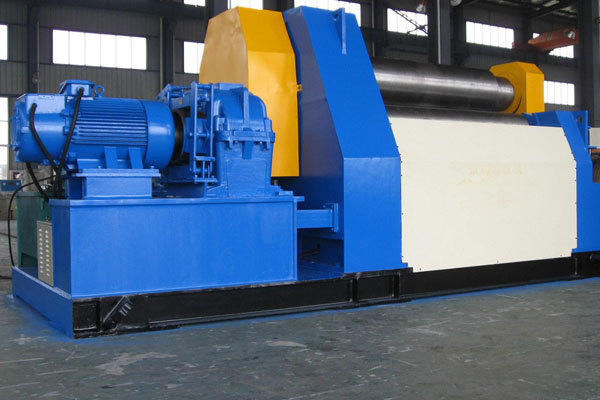

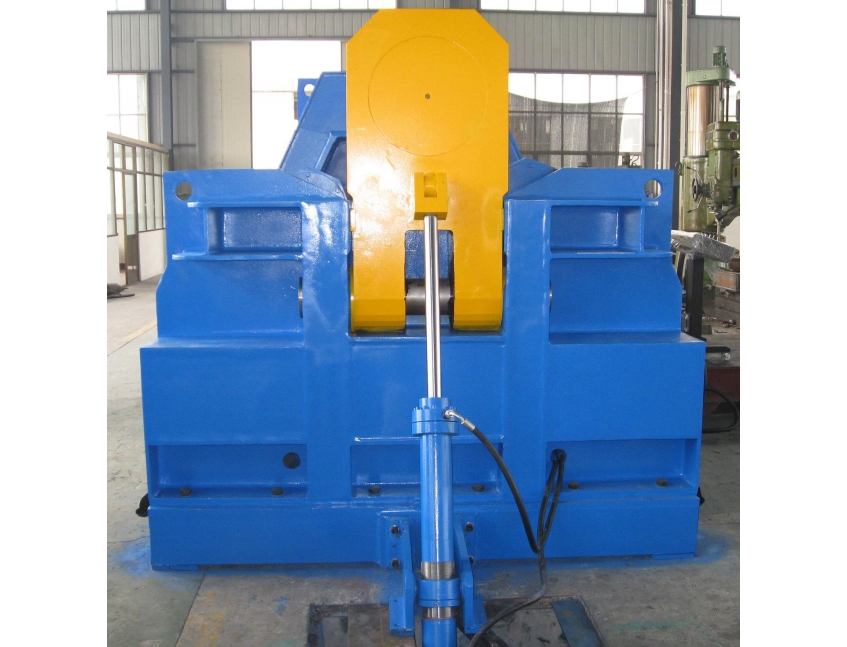

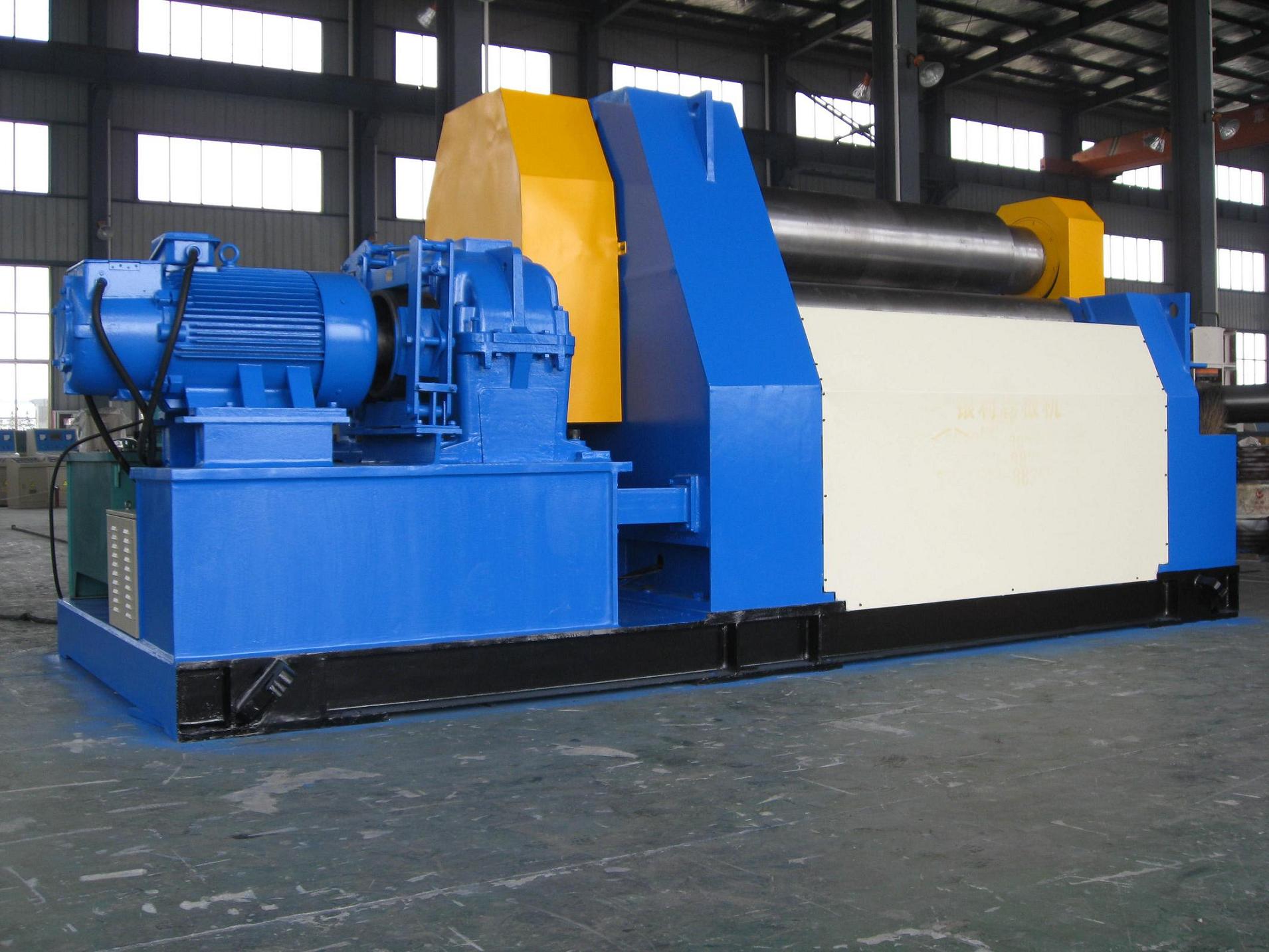

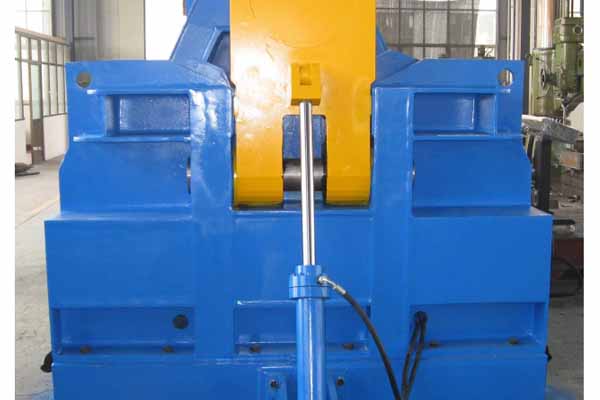

W12NC-40x2500 四辊卷板机

W12NC-40x2500 四辊卷板机是一种双夹板弯板机。 每个辊都是Du立驱动的。 滚子直线导轨涂有减摩材料,无需维护,适合重型负载,定位平稳稳定。 滚子上装有调心滚子轴承。 所有合金钢辊均经过感应淬火和热处理。 经过感应淬火处理后,所有的辊都将被研磨和抛光。

规格

Zui高

Thk. 弯板

(mm)

40

Thk. 预弯曲

32

弯板宽度

2500

滚筒有效长度

(mm)

2600

板的屈服强度

(MPa)

235

Zui小 卷轴直径 Zui大尺寸

(mm)

1100

辊轴直径

(mm)

520

底部

480

420

滚轴

材料

42CrMo

硬度

(HB)

220-260

感应淬火辊

YES

辊轮廓

crown

提升模式

hydraulic

提升同步精度/准确性

±(mm)

0.2

所有轴承品牌锥形弯曲装置

Self aligning roller bearing

锥形弯曲装置

YES

驾驶模式

Motor + reducer

控制系统

控制方式

NC

显示位置和位移

LCD

可编程逻辑控制器

SIEMENS

电气零件系统

SIEMNENS

板弯曲速度

(m/min)

about 3.5

下辊下降/上升速度

(mm/min)

About 160

侧辊下降/上升速度

(mm/min)

About 300

主动力马达

(KW)

18.5x3

液压系统

Zui高 工作压力

(MPa)

22

YUKEN

密封

VALQUE

电气和液压过载保护

YES

建筑钢材材料

Q235

大钣金直径的侧面支撑

可选的

大钣金直径的中央支撑

可选的

喂料台

可选的

油冷却器系统

可选的

特征

-安装在机器立柱上的高负荷线性滑动导轨,用于下辊和侧辊平移

-电子并行控制系统

-工作辊同步和平衡控制完全由电子控制

-侧辊和下辊可变倾角控制,正向或负向

-锥形设备,可卷制锥形筒体

-由Du立液压马达驱动的辊子

-滑动区域的减摩材料

-工作辊瞬时制动,安全性高

-反向液压驱动

-移动控制面板站,带低压控制

-移动控制按钮,方便操作员

可选的:

-上支撑装置(防止筒体下垂)

-侧板支撑装置
